01.Cuplock vinnupallar: Nákvæm útskýring

Kerfisuppbygging og starfsregla

Cuplock vinnupallar eru byltingarkennd innstungu-gerð stálpípa vinnupalla, þar sem kjarnanýjung þess er einstök tennt bollasamskeyti hönnun. Þessi vinnupallur samanstendur fyrst og fremst af lóðréttum stöngum (staðlað lengd 3130 mm, þyngd 17,07 kg), láréttum stöngum og sérhæfðum bollalástengum. Fastir bollar eru soðnir á lóðrétta staura með 0,6 m millibili, en láréttir skautar eru með sérstökum tengjum í báða enda, sem gerir kleift að setja saman fljótt með einföldum hamri.

Tengingarbúnaðurinn notar spíralnúning og sjálf-þyngd fyrir sjálf-læsingarvirkni. Álag er flutt á lóðrétta staura í gegnum neðri skálarsamskeyti, sem tryggir mikla öryggisáreiðanleika-jafnvel þótt efri skálar séu ekki að fullu hertir, losna láréttir stöngsamskeyti ekki. Þar sem allir skautásar skerast í einum punkti og hnútar staðsettir innan rammaplansins myndar kerfið stöðuga rúmfræðilega óbreytilega uppbyggingu.

Helstu kostir frammistöðu

Fjölhæfur stillingargeta

Getur á sveigjanlegan hátt myndað staka/tvífalda-raða vinnupalla, stoðgrind, súlur, efnislyftur, klifurpalla, burðargrind og annan byggingarbúnað

Hentar sérstaklega vel fyrir bogadregna vinnupalla og þunga-burðargrind

Hægt að stækka fyrir bráðabirgðaskýli, geymsluskúra, vita og aðra aukaaðstöðu

Einstök byggingarhagkvæmni

Samsetningarhraði 3-5 sinnum meiri en hefðbundnir vinnupallar

Þarf aðeins hamar til notkunar, útilokar boltatengingar

Staðlaðir íhlutir (hámark 3130 mm lengd) auðvelda flutninga og-stjórnun á staðnum

Frábært eindrægni

Aðalhlutir nota alhliða stálpípuforskriftir sem eru samhæfðar við hefðbundna vinnupalla

Getur tengst venjulegum stálrörum með tengi

Yfirburða burðargeta-

Framúrskarandi beygju-, klipp- og togþol í samskeytum

15% hærra burðargeta en tengi-gerð stálpípa vinnupallar við sambærilegar aðstæður

Hámarks skurðþol láréttra stöngliða nær 199KN

Alhliða öryggishönnun

Inniheldur öryggisnetstoðir, millilárétta staura, vinnupalla, tábretti, stiga og annan aukabúnað

Sérstakir burðarbitar og veggfestingar tryggja vinnuöryggi í mikilli-hæð

Umsóknartakmarkanir og gallar

Þrátt fyrir kosti þess hefur Cuplock kerfið ákveðnar takmarkanir:

Byggingarstærðir takmarkaðar af fastri-lengd láréttum stöngum og 0,6 m á milli bolla á lóðréttum stöngum

Hugsanlegt tap á U-laga tengipinna

Tiltölulega hár stofnfjárfestingarkostnaður

02.Ringlock vinnupallar: í-dýptargreiningu

Tæknileg uppruni og þróun

Ringlock vinnupallar komu frá Evrópu á níunda áratugnum og eru taldir uppfærð útgáfa af Cuplock. Hann var fundinn upp af þýska fyrirtækinu LAYHER og er almennt kallaður (Layher scaffold) eða "chrysanthemum ring scaffolding" í Kína. Upprunalega hannað fyrir tónleikalýsingu og ramma í bakgrunni, það er nú mikið notað í ýmsum byggingarverkefnum.

Kerfissamsetning og tæknilegar breytur

Ringlock vinnupallar nota φ48×3,5 mm Q345B stálrör sem aðalhluta, með helstu eiginleikum þar á meðal:

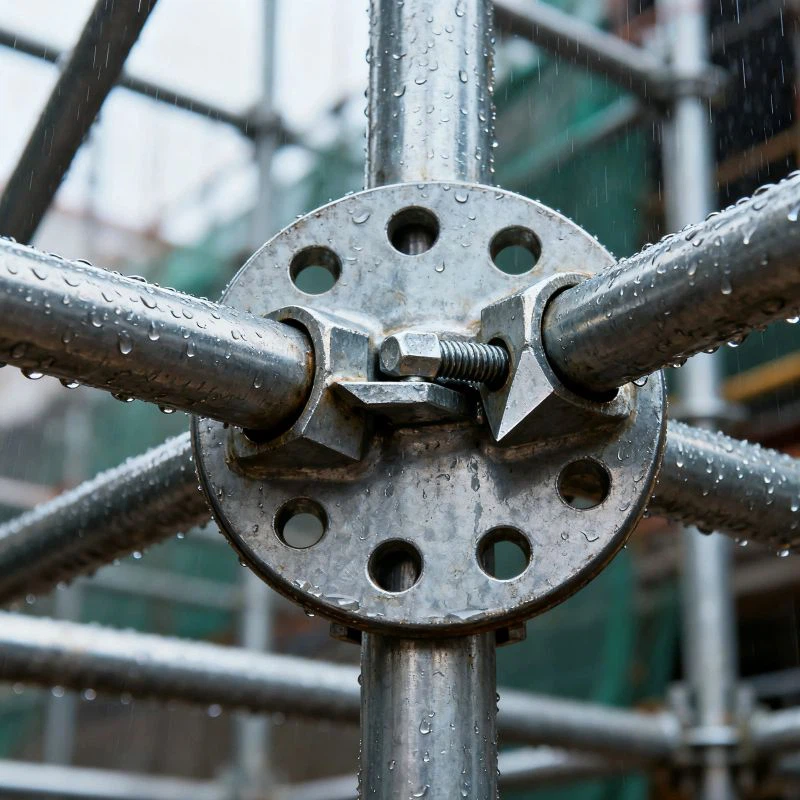

Lóðrétt stöng hönnun: 133mm-þvermál, 10mm-þykkir 8 holu hringir soðnir með 0,60m millibili, með tengimúffum neðst

Lárétt stöng hönnun: Tengdu-tengi sem eru soðin í báðum endum til að setja þau beint í lóðrétta skauthringi

Sameiginlegur styrkur: Há-styrkt stál og nákvæmnissuðu tryggja einstaka burðargetu samskeytisins

Frammistöðuuppfærsla og nýstárlegir eiginleikar

Modular hönnunarhugtak

Staðlaðar hringtengingar gera samtímis samtímis samtímis-fjölstefnu

Getur myndað rýmisvirki sem henta fyrir flóknar rúmfræði

Aukin skilvirkni byggingar

Plug-tengingar eru hraðari en Cuplock

Minni fylgihluti einfaldar stjórnun

Bætt öryggisafköst

Margar-stefnutengingar veita betri uppbyggingu stöðugleika

Meiri stífni í liðum og aflögunarþol

Fagurfræði og hagfræði

Háþróuð yfirborðsmeðferð fyrir hreint útlit

Hátt efnisnýtingarhlutfall lækkar-langtímakostnað

Víðtækt notagildi

Sérstaklega hentugur fyrir stóra-víddar, miklar-mótunaraðstæður

Virkar einstaklega í brúm, járnbrautum og öðrum innviðaverkefnum

Leiðbeiningar um kerfissamanburð og val

Tæknilegur færibreytur samanburður

Ráðleggingar um umsóknarsvið

Forgangsraða kúlulás þegar:

Lítil/meðalstór byggingarframkvæmdir

Takmarkað fjárhagsáætlun en þarfnast skilvirkni

Krefst samhæfni við hefðbundna vinnupalla

Boginn vinnupalla þarf

Forgangsraða hringlás þegar:

Stórar opinberar byggingar, brýr og há-stöðluð verkefni

Stórt-span, há-mótunarflókin skilyrði

Verkefni sem krefjast mikillar hagkvæmni

Tíðar breytingar á vinnupallaformi eru nauðsynlegar

Almennar umsóknir:

Hár-byggingar

Bygging iðjuvera

Tímabundin uppsetning aðstöðu

Viðhalds- og viðgerðarverkefni

Lífsferilskostnaðargreining

Þó að Ringlock hafi hæsta upphafskostnaðinn, gæti hann boðið upp á betra lang-gildi:

Klukkukerfi: 20-30% hærri stofnkostnaður en hefðbundnir vinnupallar, en vinnusparnaður og meiri velta vinna venjulega upp mismuninn í 2-3 verkefnum

Hringláskerfi: 15-25% hærri stofnkostnaður en Cuplock, en lengri endingartími (10+ ár) og hærri veltuhraði skila verulegum efnahagslegum langtímaávinningi

Algengar spurningar

Q1: Hver er hámarks uppsetningarhæð fyrir Cuplock og Ringlock vinnupalla?

A1: Báðir geta fræðilega farið yfir 100m, en hagnýt leyfileg hæð er háð álagi, veggfestufyrirkomulagi og grunnskilyrðum. Almennar vinnupallar eru venjulega takmörkuð við 50m, þar sem sérstök hönnun þarf umfram það.

Spurning 2: Er hægt að nota þessi vinnupallakerfi saman?

A2: Ekki mælt með því. Þó að aðalpípuforskriftir séu eins, skapa ósamrýmanleg tengikerfi ójafna stífleika og öryggisáhættu. Ef blöndun er nauðsynleg er þörf á sérhæfðum byggingarútreikningum.

Q3: Hvernig á að velja rétt vinnupallakerfi?

A3: Íhugaðu þessa þætti:

Verkefnakvarði og tímalína: Stór hraðvirk-verkefni eru í þágu Ringlock

Fjárhagstakmarkanir: Cuplock býður upp á betri kostnaðar-afköst

Flækjustig verkefni: Boginn/óreglulegur mannvirki kjósa Ringlock

Framtíðarnotkunaráætlanir: Langtíma-fjöl-verkefnisnotkun gerir Ringlock hagkvæmari

Q4: Hvaða alþjóðlegir staðlar eiga við um þessi kerfi?

A4: Helstu viðmiðunarstaðlar eru:

EN 12810/12811 (evrópskir vinnupallar)

BS 1139 (breskur staðall)

AS/NZS 1576 (Ástralía/Nýja Sjáland staðall)

GB 51210-2016 (Kínverskur sameinaður tæknilegur öryggisstaðall fyrir vinnupalla)

Spurning 5: Hvaða varúðarráðstafanir eru nauðsynlegar við erfiðar veðurskilyrði?

A5: Sérstök atriði:

Stöðva vinnu þegar vindur fer yfir stig 6

Athugaðu hvort grunnur leggist eftir rigningu/snjó

Gera grein fyrir varmaþenslu við háan hita

Vertu meðvitaður um aukið stökkt stál á köldum svæðum
